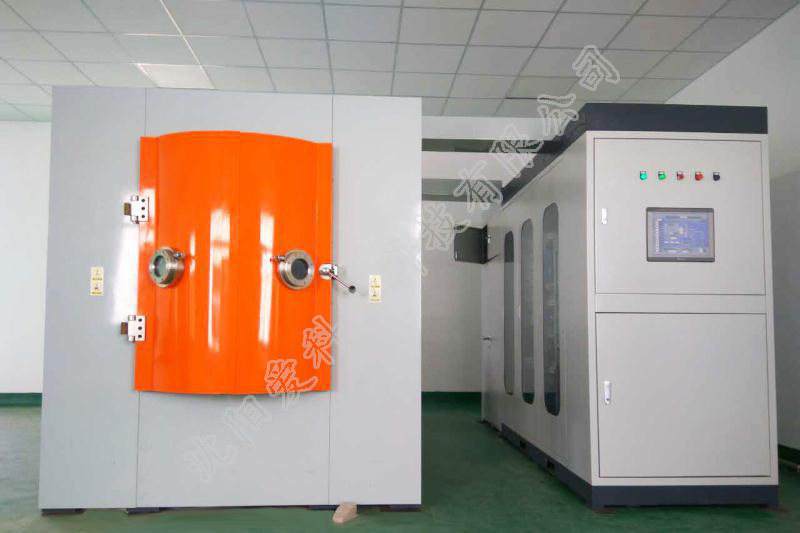

ZY-1185 刀具超硬膜多弧離子鍍膜機

ZY-1185多弧離子真空鍍膜機是用于在各種工具、刀具、抗磨零件等表面涂裝硬質或超硬質耐磨涂層的專用設備，具有產能大、效率高、運行成本低、操作簡單、鍍膜質量好等優點。
產品詳情

  • 設備簡述


    ZY-1185多弧離子真空鍍膜機是用于在各種工具、刀具、抗磨零件等表面涂裝硬質或超硬質耐磨涂層的專用設備，具有產能大、效率高、運行成本低、操作簡單、鍍膜質量好等優點。

    ZY-1185多弧離子真空鍍膜機主控系統采用PLC方案，操作系統采用人機界面(觸摸式)控制系統，設備可控性極佳，抽真空、鍍膜可實現手動、半自動、全自動操作，PLC可記錄設備的詳細工作過程，具有故障報警、安全保護功能。本機合理配備多套最新研制的陰極電弧，有效保障弧源濺射的穩定性與均勻性，同時采用先進的多路進氣系統，精準控制氣體流量，滿足客戶多種化合物膜層需求。另外，本機還裝載大功率脈沖偏壓電源，能極大提高電離子能量，保證離化率高、離子能量大、沉積速度快，從而獲得優秀的膜層結合力和光潔度。

    ZY-1185可在各種金屬、合金、導電材料甚至非導電材料基體表面鍍制金屬膜、多元合金膜、化合物膜例如TiN，CrN，TiCN，TiAIN，AITiN，TiAICrN，TiAICN，AICrN等。這些硬質耐磨涂層作為超硬抗磨損保護膜被廣泛應用于鉆頭、銑刀、齒輪刀具、拉刀、絲錐、剪刀、刮面刀片、汽車的耐磨件以及醫療器械等，極大提高了工具模具的耐磨損能力，延長了使用壽命，降低了生產成本，提高了加工精度，同時允許客戶定制各種參數以獲得所需的特定工具的表面。

    ZY-1185多弧離子真空鍍膜機在國內外多家用戶處經受了大批量生產和長期使用的考驗，具有強大的適用性和通用性，同時，其極高的設備穩定性和性價比也贏得了客戶的諸多贊譽。

    設備特點：

    1.電弧在靶材整個表面做快速移動，靶材表面被均勻刻蝕，優化了涂層結合力，涂層表面光滑致密，且具有優異的涂層附著力。

    2.擁有更快的批次周轉效率和涂層生產效率，在有效鍍層范圍內涂層厚度均勻。

    3.高質量的硬質涂層允許工具具有更高的切削和進料速度，并由于延長使用壽命而減少了更換工具的時間，從而降低了總加工成本。

    4.涂層的摩擦性和硬度允許減少潤滑和冷卻，保證加工零件的表面質量更好。

    設備參數

    爐體尺寸

    φ1100*H850

    有效空間

    φ550*H500

    工件最大直徑*數量

    φ150*8個

    濺射陰極

    12ARC

    工作電壓/頻率

    380V/50Hz

    實際功率

    50KW

    應用技術

    HCD+ARC

    靶材數量

    12個

    極限壓力

    5.0*10-4Pa

    漏率

    <10-3Pa.L/s

    抽氣時間

    大氣到4*10-3 <20分鐘

    弧源數量

    12個

    標準涂層

    TiN、CrN、AlTiN等

    其它復合涂層

    TiSiN、TiAlCrN、TiAlCN等

    工件轉架結構

    下轉架結構

    真空室結構

    立式單開門

    電源類型

    弧電源、脈沖偏壓電源、電子槍電源

    真空系統

    分子泵、羅茨泵、旋片泵

    生產周期

    3-5小時/爐

    外圍尺寸

    L4000*W3200*H2200MM

    產量/爐

    銑刀φ10*70  680

    刀粒φ18*6  5000

    滾刀φ80*80  48

    模具500KG

    配套條件

    循環水壓力：2-3KG/CM3

    水量：10T/H

    壓縮空氣：4-6 KG/CM3


    控制方式

    手動+半自動+全自動一體化/觸摸屏+PLC

    自己開發的鍍膜專用軟件

    工作氣體

    Ar、N2、O2、C2H2等

    備注

    真空室尺寸，外圍尺寸，設備外觀等可按客戶產品或及特殊工藝要求訂做

    功能性涂層特性

    涂層

    顏色

    納米硬度（HV0.05）

    摩擦系數

    涂層厚度 um

    最高使用溫度℃

    結構

    主要特點

    應用

    TiN

    金黃色

    2400

    0.40

    1-4

    500

    單層膜

    通用的硬質涂層

    主要用于車削、銑削、鉆削及齒

    輪類 刀具的耐用涂層和成型、

    注塑模 的防粘連，提高潤滑性

    及耐磨保護 涂層。

    CrN

    銀灰色

    2000

    0.40

    1-4

    700

    單層膜

    通用的耐腐蝕膜層，低粘附傾向

    具有良好的抗粘結性，抗腐性，耐磨性。幾乎適合加工所有材

    料，包括高硅鋁、不銹鋼、高

    鎳合 金、鈦和復合材料、注

    塑模具、零 件、橡膠模具、硅

    膠模具、半導 體封裝模具等。

    TiCN

    藍灰色

    3000

    0.20

    1-4

    400

    梯度復合膜

    低摩擦系數，高硬度

    在TiN基礎上，提高了涂層的硬度、 并降低摩擦系數，主要用于高速 鋼刀具、沖壓模具、成型模具。

    TiAlN

    紫紅色

    3500

    0.40

    1-4

    850

    單層復合膜

    通用的硬質抗氧化涂層

    紅硬性良好，表面光潔度高，可用 于高速加工。適合模具鋼、HSS、 硬質合金工具（加工材

    料硬度低于 HRC45）、薄壁件

    沖壓模具。

    AlTiN

    紫黑色

    3800

    0.45

    1-4

    900

    多層復合膜

    超高硬度，抗氧化

    具有極高的微硬度，熱硬度。適合 于具有高熱應力的工具涂層，并 具備良好的耐熱沖擊性，有

    快 速間斷切削應用的優先選擇。廣 泛用于硬質合金工具（加工

    材料 硬度低于HRC45）、壓鑄模具。

    TiAlCrN

    灰色

    3300

    0.70

    1-3

    800

    多層復合膜

    高硬度，抗氧化，抗沖擊

    中等切削速度下的硬質材料機械加工

    TiAlCN

    枚紅色

    3500

    0.20

    1-4

    800

    梯度復合膜

    高硬度，抗氧化


    AlCrN

    灰黑色/深灰色

    3200

    0.35

    1-4

    1100

    單層膜

    非常高的抗氧化溫度和紅硬性

    高速下的硬切削，中到高硬度材 料的銑削、滾銑，由于幾何 體產生高沖擊負載的工具上的應用

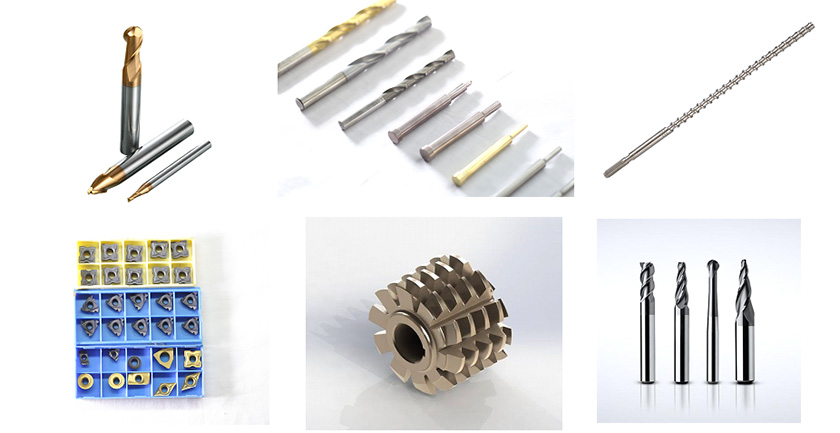

    樣品展示
